HSK E và HSK F đều là các tiêu chuẩn giao diện chuôi rỗng tốc độ cao được thiết kế cho gia công chính xác, nhưng chúng được tối ưu hóa cho các ứng dụng khác nhau. HSK E chủ yếu dành cho các hoạt động tốc độ cực cao, trọng lượng nhẹ, đòi hỏi độ đồng tâm vượt trội và khối lượng quay tối thiểu, trong khi HSK F cung cấp khả năng truyền mô-men xoắn cao hơn và độ cứng vững lớn hơn cho các ứng dụng phay nặng hơn. Việc lựa chọn giao diện phù hợp ảnh hưởng trực tiếp đến độ chính xác gia công, tuổi thọ trục chính, độ ổn định của dụng cụ và hiệu quả sản xuất.
Cho dù bạn đang chọn mua một loại giá đỡ dao HSK mới, nâng cấp trung tâm gia công của mình, hay so sánh các loại giá đỡ dao HSK khác nhau, việc hiểu rõ những điểm khác biệt này sẽ giúp ngăn ngừa các vấn đề về khả năng tương thích và tối đa hóa hiệu suất gia công.
Cả HSK E và HSK F đều thuộc tiêu chuẩn côn chuôi rỗng DIN 69893/ISO 12164.
Không giống như các hệ thống dốc nghiêng thông thường,Độ côn HSKĐặc điểm nổi bật là thiết kế tiếp xúc kép giữa phần côn và mặt trục chính. Thiết kế này mang lại:
Khả năng định vị lặp lại tuyệt vời
Độ cứng cao
Khả năng cân bằng vượt trội ở tốc độ trục chính cao.
Thay dao tự động nhanh
Bù trừ giãn nở nhiệt
Sự khác biệt chính nằm ở thiết kế then dẫn động, hình dạng mặt bích và các ứng dụng gia công dự định.
Các kích thước thông thường bao gồm:
Giá đỡ dụng cụ HSK E25
Giá đỡ dụng cụ HSK E32
Giá đỡ dụng cụ HSK E40
Giá đỡ dụng cụ HSK E50
Giá đỡ dụng cụ HSK 40E
HSK 63F
Giá đỡ dụng cụ HSK 63
Giá đỡ dụng cụ HSK F63
| Tính năng | HSK E | HSK F |
|---|---|---|
| Ứng dụng chính | Gia công siêu tốc | Cắt tốc độ cao với mô-men xoắn lớn hơn |
| Các ngành công nghiệp điển hình | Điện tử, mạch in PCB, than chì, y tế | Chế tạo khuôn, nhôm, ô tô, hàng không vũ trụ |
| Khe cắm ổ đĩa | Nhỏ hơn | Lớn hơn |
| Truyền mô-men xoắn | Vừa phải | Cao hơn |
| Khối lượng quay | Thấp hơn | Cao hơn một chút |
| Cân bằng công cụ | Xuất sắc | Excellent |
| Tốc độ trục chính được khuyến nghị | RPM cực cao | Tốc độ quay cao với lực cắt mạnh hơn |
Các then truyền động lớn hơn trên HSK F giúp tăng khả năng truyền mô-men xoắn, làm cho nó phù hợp hơn cho các hoạt động phay mạnh mẽ sử dụng dao cắt đường kính lớn hơn.
Đúng vậy—khi tốc độ trục chính là yêu cầu chính.
Cấu trúc mặt bích nhẹ củaHSK EGiảm lực ly tâm trong quá trình quay. Kết hợp với dụng cụ có độ cân bằng cao, điều này làm cho HSK E trở nên lý tưởng cho:
Gia công than chì
Khoan mạch in
Gia công siêu nhỏ
Sản xuất linh kiện y tế
Điện tử chính xác
Dụng cụ cacbua nhỏ
Ví dụ:
Đầu kẹp dụng cụ HSK E25 dành cho dụng cụ siêu nhỏ
Đầu kẹp dụng cụ HSK E32 dùng cho khắc chính xác
Giá đỡ dụng cụ HSK E40 dùng cho gia công khuôn tốc độ cao
Đầu kẹp dao HSK E50 dành cho các loại dao cắt chính xác cỡ lớn.
Các nhà sản xuất sử dụng trục chính có tốc độ quay trên 30.000 vòng/phút thường ưa chuộng giao diện HSK E.

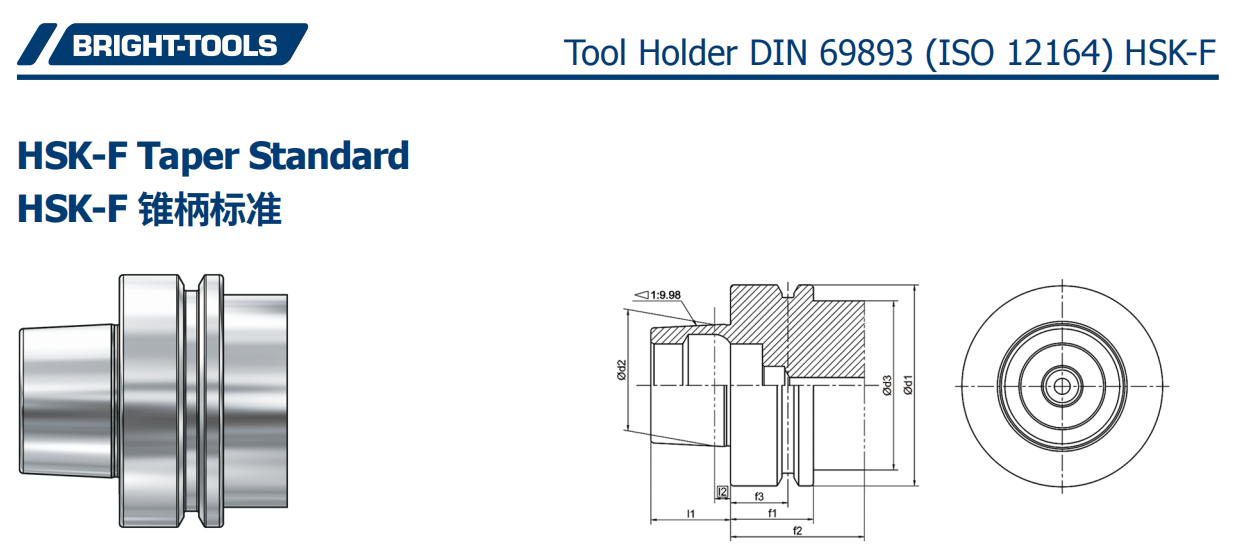

CáiHSK 63FGiao diện này giúp tăng cường sự ăn khớp giữa trục chính và giá đỡ dụng cụ.
So với HSK E,HSK 63 FƯu đãi:
Khả năng mô-men xoắn cao hơn
Khả năng chống trượt dao cắt tốt hơn
Độ cứng được cải thiện
Độ ổn định cao hơn trong quá trình cắt gián đoạn
Hiệu suất tốt hơn với các lưỡi phay lớn hơn.
Các ứng dụng điển hình bao gồm:
Gia công thô nhôm
Hoàn thiện thép
Sản xuất khuôn mẫu
Phụ tùng ô tô
Các thành phần cấu trúc hàng không vũ trụ
Nhiều trung tâm gia công trang bị trục chính tốc độ 18.000–24.000 vòng/phút sử dụng giá đỡ dụng cụ HSK F63 làm cấu hình tiêu chuẩn.
Thông thường là không.
Mặc dù cả hai đều thuộc họ HSK, nhưng cấu hình phím điều khiển của chúng lại khác nhau.
Mặc dù phần côn của trục chính HSK có vẻ tương tự, nhưng các rãnh định hướng trục chính được thiết kế riêng cho HSK E hoặc HSK F.
Sử dụng giao diện không phù hợp có thể dẫn đến:
Lắp đặt dụng cụ không đúng cách
Giảm truyền mô-men xoắn
Lỗi định vị
Dụng cụ kéo ra
Hư hỏng trục chính
Luôn kiểm tra thông số kỹ thuật trục chính của nhà sản xuất máy trước khi mua bộ gá dao HSK.
Các loại giá đỡ dụng cụ HSK hiện đại có nhiều cấu hình khác nhau để đáp ứng các yêu cầu gia công khác nhau.
Giá đỡ dụng cụ thủy lực HSKcung cấp:
Khả năng giảm chấn rung động tuyệt vời
Độ đồng tâm cao
Thay đổi công cụ nhanh chóng
Bề mặt hoàn thiện vượt trội
Được đề xuất cho:
Gia công hoàn thiện
Khoan
Khoan tốc độ cao
Hoàn thiện chính xác
MỘTMâm cặp HSKMang lại sự linh hoạt vượt trội.
Ưu điểm bao gồm:
Phạm vi kẹp rộng
Thay đổi công cụ tiết kiệm chi phí
Thích hợp cho mũi khoan, dao phay và dao doa.
Độ chính xác kẹp cao
Thích hợp cho gia công cơ khí đa năng.
Bộ gá dao phay mặt HSK được thiết kế cho các loại dao phay lớn hơn, đòi hỏi độ cứng vững tối đa.
Các ứng dụng bao gồm:
Gia công mặt
Gia công vai
Xử lý thô nặng
Dao cắt đường kính lớn
Trục gá HSK hỗ trợ các loại dao phay vỏ và dao cắt mặt bên.
So với hệ thống kẹp collet, trục arbor mang lại những ưu điểm sau:
Độ cứng cao hơn
Truyền mô-men xoắn tốt hơn
Cải thiện vị trí máy cắt
Bộ chuyển đổi HSK cho phép tương thích giữa các hệ thống dụng cụ khác nhau.
Các chuyển đổi điển hình bao gồm:
HSK sang ER collet
HSK tới Weldon
Đầu nối HSK sang mâm cặp thủy lực
Phần mở rộng HSK
ống tay áo giảm kích thước
Bộ chuyển đổi rất hữu ích khi cần mở rộng khả năng gia công mà không cần thay thế giao diện trục chính.
Một số phụ kiện giúp tăng năng suất và độ tin cậy.
MỘTỐng làm mát HSKCho phép dẫn dung dịch làm mát xuyên suốt dụng cụ.
Các lợi ích bao gồm:
Việc loại bỏ chip tốt hơn
Tuổi thọ dụng cụ được cải thiện
Giảm nhiệt độ cắt
Hiệu suất khoan lỗ sâu được nâng cao
Các hệ thống làm mát áp suất cao thường dựa vào các ống dẫn chất làm mát chính xác để duy trì hiệu suất làm kín.
Hãy cân nhắc những yếu tố sau trước khi lựa chọn người sở hữu chứng chỉ HSK.
| Yêu cầu | Giao diện được đề xuất |
|---|---|
| Tốc độ trục chính tối đa | HSK E |
| Gia công mô-men xoắn cao hơn | HSK F |
| Graphite machining | HSK E |
| Khắc chính xác | HSK E |
| Gia công thô khuôn | HSK F |
| Gia công nhôm | HSK F |
| Gia công thép | HSK F |
| Các thành phần y tế | HSK E |
| Gia công mặt lớn | HSK F |
Nếu ứng dụng của bạn ưu tiên tốc độ trục chính và độ lệch tâm cực thấp, HSK E thường là lựa chọn tốt hơn.
Nếu lực cắt và khả năng truyền mô-men xoắn là yếu tố quan trọng hơn, HSK F sẽ mang lại hiệu suất vượt trội.
Một hệ thống công cụ HSK chất lượng cần phải cung cấp nhiều hơn là chỉ khả năng tương thích giao diện.
Đánh giá nhà cung cấp dựa trên:
Độ chính xác côn
Mức độ cân bằng động (G2.5 trở lên)
Độ chính xác khi chạy
Chất lượng vật liệu
Quá trình xử lý nhiệt
Độ cứng bề mặt
Khả năng tương thích với chất làm mát
Mài chính xác
Báo cáo kiểm tra
Có nhiều loại giá đỡ dụng cụ HSK khác nhau.
Các nhà sản xuất hàng đầu cũng cung cấp các hệ thống dụng cụ hoàn chỉnh bao gồm:
Giá đỡ thủy lực
Mâm cặp kẹp
Giá đỡ máy phay mặt
Giàn hoa
Giá đỡ vừa khít
Bộ chuyển đổi
Phụ kiện
Việc lựa chọn nhà cung cấp đáng tin cậy đảm bảo tuổi thọ trục chính dài hơn và chất lượng gia công ổn định hơn.
Mặc dù HSK E và HSK F đều có nguyên lý chuôi rỗng giống nhau, nhưng chúng được thiết kế cho các ưu tiên gia công khác nhau. HSK E vượt trội trong gia công chính xác tốc độ cực cao, trọng lượng nhẹ, nơi mà sự cân bằng và khối lượng quay tối thiểu là rất quan trọng, trong khi HSK F mang lại khả năng truyền mô-men xoắn và độ cứng vững cao hơn cho các hoạt động phay đòi hỏi khắt khe. Việc lựa chọn giao diện phù hợp với trục chính, chiến lược cắt gọt và dụng cụ của bạn—bao gồm cả các loại giá đỡ thủy lực, mâm cặp kẹp, giá đỡ dao phay mặt, trục gá, bộ chuyển đổi và phụ kiện làm mát—giúp tối đa hóa độ chính xác gia công, tuổi thọ dụng cụ và hiệu quả sản xuất. Đối với các nhà sản xuất đầu tư vào các giá đỡ dụng cụ HSK đáng tin cậy, việc lựa chọn tiêu chuẩn HSK phù hợp là một bước quan trọng để đạt được khả năng gia công ổn định và hiệu suất cao.
Không. HSK F thường cung cấp khả năng truyền mô-men xoắn cao hơn nhờ các then dẫn động lớn hơn, do đó phù hợp hơn cho việc phay các vật liệu nặng.
Không. Hình dạng rãnh then khác nhau, do đó các khớp nối không thể hoán đổi cho nhau ngay cả khi kích thước côn trông tương tự.
Các ngành công nghiệp thường sử dụng thép HSK E. bao gồm: sản xuất linh kiện điện tử, gia công mạch in, gia công than chì, hoàn thiện khuôn mẫu chính xác, sản xuất thiết bị y tế và gia công vi mô.
HSK63F mang lại sự cân bằng tuyệt vời giữa độ cứng vững, khả năng tốc độ trục chính và khả năng truyền mô-men xoắn, làm cho nó phù hợp với nhiều ứng dụng phay CNC khác nhau.
Đối với gia công tinh tốc độ cao đòi hỏi độ chính xác tuyệt đối về độ lệch tâm, các đầu kẹp dụng cụ thủy lực HSK thường được ưu tiên lựa chọn. Để đáp ứng tính linh hoạt đa dụng, mâm cặp kẹp HSK là một lựa chọn tuyệt vời, trong khi đầu kẹp dao phay mặt HSK hoặc trục gá HSK phù hợp hơn với các dao phay lớn hơn và tải trọng cắt cao hơn.
