Cách nhận biết các loại đầu kẹp dao HSK khác nhau cho ứng dụng CNC

Table of Content [Hide]

Trong gia công CNC tốc độ cao, việc lựa chọn đúng loại đầu kẹp dao là rất quan trọng để đạt được độ chính xác, ổn định và khả năng lặp lại. Trong số các hệ thống tiên tiến nhất là đầu kẹp dao HSK (Hollow Shank Taper), một tiêu chuẩn được phát triển tại Đức để đáp ứng nhu cầu của thiết bị CNC hiện đại. Tuy nhiên, đầu kẹp dao HSK có nhiều loại khác nhau — bao gồm HSK-A, HSK-B, HSK-C, HSK-D, HSK-E và HSK-F — và việc hiểu rõ sự khác biệt giữa chúng là điều cần thiết để tối ưu hóa ứng dụng của bạn.

Trong hướng dẫn này, chúng tôi sẽ hướng dẫn bạn cách nhận biết các loại đầu kẹp dụng cụ HSK khác nhau, các ứng dụng chính của chúng và cách Bright-tools, một nhà sản xuất chính xác với hơn 20 năm kinh nghiệm, có thể giúp bạn tìm được sản phẩm phù hợp nhất cho hệ thống CNC của mình.

Giá đỡ dụng cụ HSK là gì?

Bộ gá dao HSK (Hohlschaftkegel) là một hệ thống hiệu suất cao được thiết kế cho gia công tốc độ cao và độ chính xác cao. Không giống như các bộ gá dao côn 7:24 truyền thống,Giá đỡ dụng cụ HSKCung cấp khả năng tiếp xúc kép — cả phần côn và mặt tiếp xúc — đảm bảo độ cứng vững tốt hơn, độ lệch tâm thấp hơn và hiệu suất tuyệt vời ở tốc độ quay cao.

Những đặc điểm cốt lõi của người sở hữu chứng chỉ HSK:

Cấu trúc thân rỗng giúp giảm trọng lượng.
Độ côn ngắn hơn (tỷ lệ 1:10) để cân bằng tốt hơn ở tốc độ cao.
Kẹp tiếp xúc kép (mặt bích + côn)
Độ lặp lại cao và độ chính xác trục
Tốc độ lên đến 40.000 vòng/phút

BRIGHT-TOOLS sản xuất các loại giá đỡ dụng cụ HSK theo tiêu chuẩn DIN 69893, bao gồm các loại A, E và F, được sử dụng rộng rãi trong ngành hàng không vũ trụ, chế tạo khuôn mẫu và phay tốc độ cao.

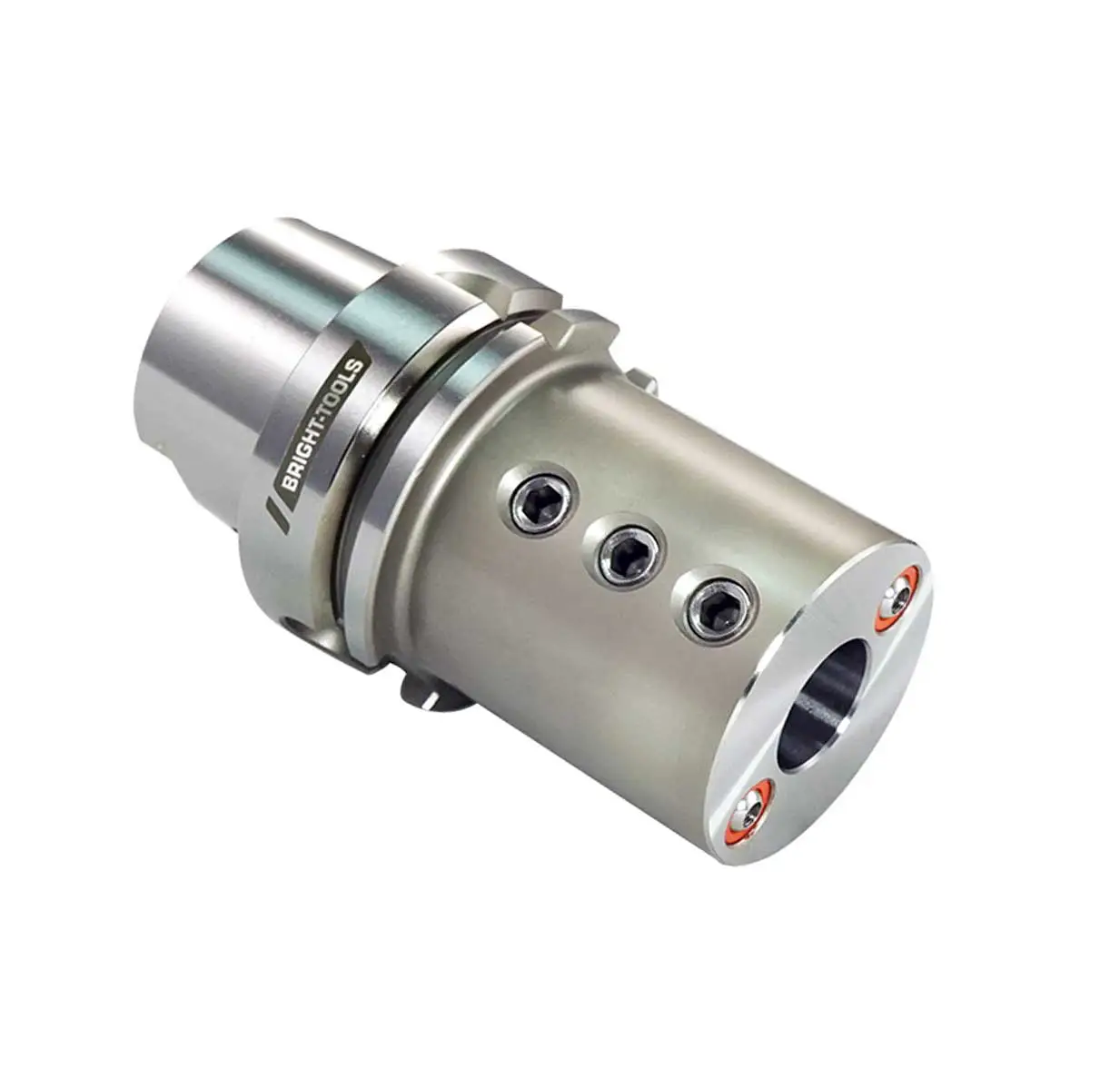

những người giữ quán bar nhàm chán

Tổng quan về các loại đầu kẹp dụng cụ HSK

Các loại giá đỡ dụng cụ HSK được phân loại từ A đến F, mỗi loại được thiết kế cho các loại máy móc và ứng dụng khác nhau. Sự khác biệt chủ yếu nằm ở cơ chế kẹp, thiết kế mặt bích và môi trường ứng dụng.

Dưới đây là bảng tóm tắt nhanh trước khi chúng ta đi sâu vào từng loại:

Loại HSK	Trọng tâm ứng dụng	Kiểu kẹp	Các lựa chọn chất làm mát	Các trường hợp sử dụng phổ biến
HSK-A	Máy CNC tốc độ cao thông dụng	Thanh kéo tự động	Dụng cụ xuyên suốt & mặt bích	Trung tâm gia công, phay
HSK-B	Gia công cơ khí hạng nặng	Khả năng ghi nhớ được cải thiện	Chất làm mát bên trong	Cắt mô-men xoắn cao
HSK-C	Thay dụng cụ thủ công	Kẹp bằng tay	Chỉ có mặt bích	Máy tiện, máy móc đơn giản hơn
HSK-D	Loại xe tải nhẹ, sang số bằng tay.	Manual clamping	Không có	Trục chính nhỏ gọn, tốc độ thấp
HSK-E	Độ chính xác tốc độ cực cao	Tự động, khối lượng thấp	Công cụ xuyên suốt	Gia công vi mô, phay khuôn
HSK-F	Tầm trung giữa hạng A và hạng E	Automatic drawbar	Through-tool	Gia công cơ khí tốc độ cao

HSK-A: Lựa chọn linh hoạt nhất

Giá đỡ dụng cụ HSK-AĐây là loại được sử dụng phổ biến nhất trong các trung tâm phay CNC. Chúng được thiết kế cho hệ thống thay dao tự động và cung cấp cả tiếp xúc côn và tiếp xúc mặt, đảm bảo độ cứng vững vượt trội.

Lợi ích chính:

Độ chính xác và khả năng lặp lại cao
Thích hợp cho trục chính tốc độ cao lên đến 25.000 vòng/phút.
Được cân bằng cho các ứng dụng động

Bright-tools cung cấp các loại giá đỡ giấy dòng HSK-A với kích thước từ A40 đến A100, được thiết kế với dung sai chặt chẽ (≤ 0,003mm) và cân bằng tốc độ cao theo tiêu chuẩn.

HSK-E: Tốc độ cực cao, độ chính xác cực cao

CáiHSK-ELoại này được thiết kế để gia công tốc độ cực cao, thường vượt quá 40.000 vòng/phút. Nó có cấu trúc nhẹ hơn, lý tưởng cho các thao tác tinh tế đòi hỏi độ rung tối thiểu.

Ứng dụng phổ biến:

Hoàn thiện khuôn mẫu và khuôn dập
Khắc chính xác cao
Gia công linh kiện hàng không vũ trụ

Bright-tools sản xuất các loại giá đỡ dụng cụ HSK-E sử dụng thép hợp kim cao cấp với khả năng cân bằng động tối ưu, phù hợp với các ngành công nghiệp đòi hỏi độ chính xác ở mức micromet.

HSK-F: Sự cân bằng ở mức độ trung dung

Đầu kẹp dao HSK-F kết hợp các tính năng của loại HSK-A và HSK-E. Chúng nhỏ gọn hơn một chút so với HSK-A và phù hợp với tốc độ lên đến 30.000 vòng/phút. HSK-F thường được lựa chọn cho gia công phay tốc độ cao đa năng, nơi cần cả độ bền và tốc độ.

HSK-B, C và D: Các trường hợp sử dụng chuyên biệt

HSK-B: Được thiết kế cho việc cắt gọt tải nặng. Các đầu kẹp dụng cụ này có độ ăn khớp sâu hơn và truyền mô-men xoắn cao hơn, được sử dụng trong các ứng dụng gia công kim loại khổ lớn.
HSK-C và D: Đây là các loại giá đỡ dao thay thế bằng tay, thường được sử dụng trong máy tiện hoặc các hệ thống CNC đời cũ. Chúng tiết kiệm chi phí cho các hoạt động tốc độ thấp, tần suất thấp.

Mặc dù Bright-tools chủ yếu tập trung vào các giải pháp gia công tốc độ cao như HSK-A và HSK-E, nhưng họ cũng cung cấp dịch vụ tùy chỉnh nếu bạn yêu cầu các cấu hình đặc biệt như HSK-C hoặc HSK-B.

Cách xác định loại HSK phù hợp cho ứng dụng CNC của bạn

Khi lựa chọn giá đỡ dụng cụ HSK, hãy cân nhắc những điều sau:

1. Loại trục chính

Máy CNC của bạn có hỗ trợ côn HSK-A, E hoặc F không?
Kiểm tra hướng dẫn sử dụng máy hoặc liên hệ với nhà cung cấp.

2. Ứng dụng

Để gia công và khắc chính xác, hãy chọn HSK-E.
Để có hiệu năng cân bằng trong các công việc tốc độ cao thông thường, hãy chọn HSK-F.
Đối với các thao tác CNC tiêu chuẩn, HSK-A là lựa chọn an toàn nhất.

3. Yêu cầu về tốc độ

HSK-A: tốc độ lên đến 25.000 vòng/phút
HSK-E: tốc độ lên đến 40.000 vòng/phút
HSK-F: tốc độ lên đến 30.000 vòng/phút

4. Phương pháp thay dao

Tự động: HSK-A, E, F
Hướng dẫn sử dụng: HSK-C, D

Tại sao nên chọn giá đỡ dụng cụ HSK của BRIGHT-TOOLS?

BRIGHT-TOOLS là một trong những nhà sản xuất giá đỡ dụng cụ HSK hàng đầu tại Trung Quốc, với phạm vi hoạt động toàn cầu phục vụ khách hàng tại Châu Âu, Bắc Mỹ và Đông Nam Á. Dưới đây là những điểm khác biệt của họ:

Hơn 20 năm kinh nghiệm trong sản xuất giá đỡ dụng cụ
Sản phẩm tuân thủDIN 69893tiêu chuẩn
Kiểm soát chất lượng tiên tiến với hệ thống đo tọa độ CMM của ZEISS, cân bằng động và kiểm tra độ đồng tâm.
Giá đỡ HSK cân bằng có sẵn ở mức G2.5@25,000rpm hoặc tốt hơn.
Dịch vụ thiết kế theo yêu cầu và nhãn hiệu riêng có sẵn.

Tất cả các loại cán dao HSK của Bright-tools đều được sản xuất từ thép hợp kim cao cấp, với các phương pháp xử lý làm cứng bề mặt và mài chính xác để đạt độ lệch tâm ≤0,003mm.

Lời kết

Việc xác định loại đầu kẹp dụng cụ HSK phù hợp không chỉ đơn thuần là việc khớp độ côn mà còn là việc hiểu rõ khả năng của máy móc, nhu cầu ứng dụng và đặc tính hiệu suất của từng biến thể HSK.

Dù bạn đang làm việc trong lĩnh vực hàng không vũ trụ, gia công khuôn mẫu hay sản xuất CNC số lượng lớn, Bright-tools đều cung cấp chuyên môn và chất lượng sản phẩm bạn cần để duy trì khả năng cạnh tranh. Khám phá toàn bộ dòng sản phẩm giá đỡ dụng cụ HSK của họ tại đây.www.bright-tools.comvà liên hệ để được tư vấn giải pháp phù hợp với hệ thống gia công của bạn.
