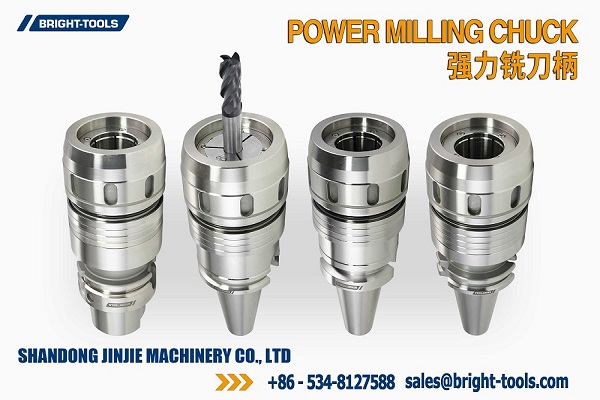

Mâm cặp Công suất đóng một vai trò quan trọng trong gia công hiện đại, đặc biệt là trong các hoạt động cắt có độ chính xác cao và hiệu quả cao. Bài viết này sẽ đi sâu vào nguyên tắc làm việc, đặc điểm và ưu điểm của mâm cặp công suất trong các ứng dụng khác nhau.
Thiết kế củaĐiện phay ChuckNhằm mục đích cung cấp lực kẹp ổn định và mạnh mẽ, với nguyên tắc làm việc rất độc đáo. Sự kết hợp của một hình nón nhỏ ở đầu trước của Ống kẹp và rãnh xoắn ốc bên trong tạo thành một cơ chế kẹp hiệu quả. Khi đai ốc khóa quay, hình nón thon nhỏ tương tác với vòng bi kim nghiêng trong lồng, tạo ra chuyển động dọc trục để đạt được lực kẹp khổng lồ.
Nguyên lý kẹp này đảm bảo độ ổn định trục của dụng cụ trong quá trình gia công, ngăn chặn chuyển động của dụng cụ vô tình. Điều này rất quan trọng cho hoạt động phay có độ chính xác cao. Độ chính xác kẹp của mâm cặp công suất cao, có khả năng đáp ứng các đường kính thân dao khác nhau, đảm bảo tính nhất quán và độ tin cậy trong quá trình gia công.
Mâm cặp công suất tự hào có một số tính năng thiết kế vượt trội giúp nó hoạt động xuất sắc trong gia công:
Đai ốc khóa
Tương tự như đai ốc khóa mặt ER.
Kẹp dụng cụ trực tiếp
Ống kẹp có thể kẹp trực tiếp thân dụng cụ mà không cần kẹp dụng cụ trung gian, tối đa hóa lực kẹp.
Cấu trúc kín
Thiết kế kín của Ống kẹp có hiệu quả ngăn chặn sự xâm nhập của chất lỏng và mảnh vụn cắt, giữ cho bên trong sạch sẽ.
Ngăn chặn chuyển động dọc trục
Sau khi kẹp, dụng cụ không di chuyển theo trục, đảm bảo độ chính xác gia công.
Chịu được tải trọng bên cao
Thiết kế vách dày cho phép mâm cặp Công suất chịu được tải trọng bên cao, thích ứng với các điều kiện gia công phức tạp.
Do hiệu suất vượt trội, mâm cặp điện được sử dụng rộng rãi trong các ứng dụng phay khác nhau. Với ứng dụng Mô-men xoắn tối thiểu trên đai ốc khóa, nó có thể tạo ra lực kẹp khổng lồ, làm cho nó đặc biệt hiệu quả trong việc truyền mô-men xoắn cao, độ chính xác cao và yêu cầu không gian chặt chẽ.
Phay thô
Trong hoạt động phay thô, mâm cặp phay điện có thể cung cấp lực kẹp ổn định, đáp ứng các yêu cầu tải trọng xuyên tâm cao và đảm bảo hiệu quả gia công.
Phay hoàn thiện
Trong quá trình phay hoàn thiện, độ chính xác Kẹp cao và độ ổn định tốt giúp nâng cao đáng kể chất lượng gia công.
Gia công phôi phức tạp
Khi xử lý các phôi phức tạp, khả năng chịu tải và ổn định của mâm cặp điện làm cho nó trở thành một lựa chọn lý tưởng.
Mâm cặp điện phù hợp để giữ các đầu máy, mang lại lực kẹp đồng đều dọc theo chiều dài kẹp và có thể chịu được lực xuyên tâm cao.
Giá đỡ kẹp lò xo có độ chính xác cao nhưng khả năng chịu lực xuyên tâm thấp hơn so với mâm cặp công suất, làm cho nó phù hợp để giữ máy khoan, mũi khoan và vòi.
Ống kẹp của mâm cặp phay điện có đường kính kẹp cố định, trong khi Giá đỡ kẹp lò xo cung cấp đường kính kẹp linh hoạt trong một phạm vi nhất định.
