Mâm cặp thủy lực BT, tiêu chuẩn

Name: Mâm cặp thủy lực BT, tiêu chuẩn
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Mâm cặp thủy lực BT hiệu quả cho việc doa, khoan, tiện ren và phay nhẹ bằng dao phay ngón ở tốc độ trục chính cao. Chúng sử dụng áp suất dầu để nén màng bên trong thân kẹp, tạo áp suất cao đồng đều để kẹp chặt 360° quanh chuôi dụng cụ. Điều này giữ chặt các dụng cụ cắt với độ lệch tâm thấp và lặp lại tối đa 3 µm ở 3xD (tối đa 6 µm ở 3xD đối với chuôi hình trụ).

Rất dễ sử dụng, cơ chế kẹp dụng cụ được kích hoạt chỉ bằng một vít, loại bỏ nhu cầu sử dụng thêm thiết bị khác. Mâm cặp thủy lực cung cấp độ chính xác tuyệt vời và ổn định.

Mua Mâm cặp thủy lực BT, tiêu chuẩn 



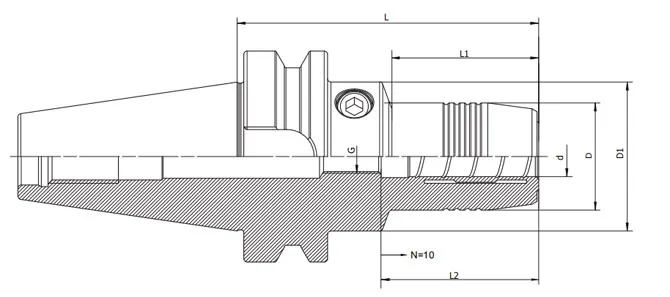

BẢN VẼ KỸ THUẬT CỦA MÂM CẶP THỦY LỰC BT TIÊU CHUẨN

Mâm cặp thủy lực

FEATURES

NGUYÊN LÝ HOẠT ĐỘNG

Sản phẩm stucture

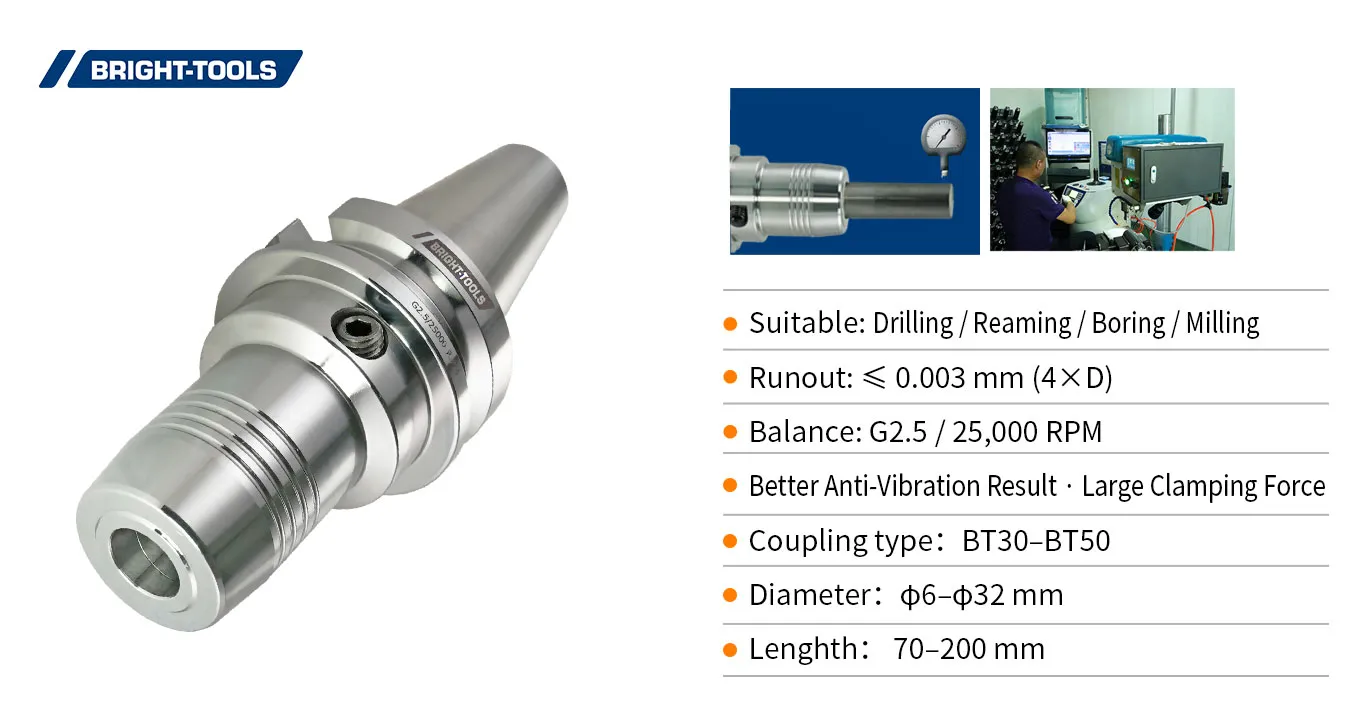

Mâm cặp thủy lực của mâm cặp thủy lực

Mâm cặp thủy lực cho máy tiện CNC

Nguyên lý hoạt động của mâm cặp thủy lực

THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA MÂM CẶP THỦY LỰC BT

Kích cỡ	d	D	D1	L	L1	L2	G
BT30-HY06-70	06	28	45	70	29	38	M5
BT30-HY08-70	08	30	45	70	29	38	M6
BT30-HY10-75	10	32	45	75	35	42	M8x1
BT30-HY12-85	12	34	45	85	45	47	M10x1
BT30-HY14-85	14	36	45	85	45	47	M10x1
BT30-HY16-90	16	38	45	90	50.5	50	M10x1
BT30-HY18-90	18	40	45	90	51	50	M10x1
BT30-HY20-90	20	42	45	90	51	52	M10x1

BT40-HY06-65	06	28	50	65	43	38	M5
BT40-HY08-65	08	30	50	65	44.5	38	M6
BT40-HY10-65	10	32	50	65	44.5	42	M8x1
BT40-HY12-65	12	34	50	65	44.5	47	M10x1
BT40-HY14-65	14	36	50	65	44.5	47	M10x1
BT40-HY16-65	16	38	50	65	44.5	50	M12x1
BT40-HY18-65	18	40	50	65	44.5	50	M12x1
BT40-HY20-65	20	42	50	65	45.5	52	M16x1

BT40-HY06-90	06	28	50	90	43	38	M5
BT40-HY08-90	08	30	50	90	44	38	M6
BT40-HY10-90	10	32	50	90	44	42	M8x1
BT40-HY12-90	12	34	50	90	44	47	M10x1
BT40-HY14-90	14	36	50	90	44	47	M10x1
BT40-HY16-90	16	38	50	90	44	50	M12x1
BT40-HY18-90	18	40	50	90	45	50	M12x1
BT40-HY20-90	20	42	50	90	45	52	M12x1
BT40-HY25-100	25	57	62	100	55.5	58	M16x1
BT40-HY32-105	32	64	62	105	62	62	M16x1

BT40-HY06-150	06	28	50	150	103	38	M5
BT40-HY08-150	08	30	50	150	104	38	M6
BT40-HY10-150	10	32	50	150	104	42	M8x1
BT40-HY12-150	12	34	50	150	104	47	M10x1
BT40-HY14-150	14	36	50	150	104	47	M10x1
BT40-HY16-150	16	38	50	150	104.5	50	M12x1
BT40-HY18-150	18	40	50	150	104.5	50	M12x1
BT40-HY20-150	20	42	50	150	105	52	M16x1
BT40-HY25-150	25	57	62	150	104	58	M16x1
BT40-HY32-150	32	64	62	150	106	62	M16x1

BT40-HY06-200	06	28	50	200	153	38	M5
BT40-HY08-200	08	30	50	200	154	38	M6
BT40-HY10-200	10	32	50	200	154	42	M8x1
BT40-HY12-200	12	34	50	200	154	47	M10x1
BT40-HY14-200	14	36	50	200	154	47	M10x1
BT40-HY16-200	16	38	50	200	155	50	M12x1
BT40-HY18-200	18	40	50	200	155	50	M12x1
BT40-HY20-200	20	42	50	200	155	52	M16x1
BT40-HY25-200	25	57	57	200	173	58	M16x1
BT40-HY32-200	32	64	62	200	157	62	M16x1

BT50-HY06-90	06	28	50	90	32	38	M5
BT50-HY08-90	08	30	50	90	32	38	M6
BT50-HY10-90	10	32	50	90	32	42	M8×1
BT50-HY12-90	12	34	50	90	33	47	M10×1
BT50-HY14-90	14	36	50	90	34	47	M10×1
BT50-HY16-90	16	38	50	90	34	50	M12×1
BT50-HY18-90	18	40	50	90	34	50	M12×1
BT50-HY20-90	20	42	50	90	34	52	M16×1
BT50-HY25-105	25	57	70	105	46	58	M16×1
BT50-HY32-115	32	64	70	115	56	62	M16×1

BT50-HY06-120	06	28	50	120	40	38	M5
BT50-HY08-120	08	30	50	120	40	38	M6
BT50-HY10-120	10	32	50	120	40	42	M8×1
BT50-HY12-120	12	34	50	120	40	47	M10×1
BT50-HY14-120	14	36	50	120	40	47	M10×1
BT50-HY16-120	16	38	50	120	34	50	M12×1
BT50-HY18-120	18	40	50	120	40	50	M12×1
BT50-HY20-120	20	42	50	120	34	52	M16×1

BT50-HY06-150	06	28	50	150	40	38	M5
BT50-HY08-150	08	30	50	150	40	38	M6
BT50-HY10-150	10	32	50	150	40	42	M8×1
BT50-HY12-150	12	34	50	150	40	47	M10×1
BT50-HY14-150	14	36	50	150	40	47	M10×1
BT50-HY16-150	16	38	50	150	34	50	M12×1
BT50-HY18-150	18	40	50	150	34	50	M12×1
BT50-HY20-150	20	42	50	150	34	52	M16×1
BT50-HY25-150	25	57	70	150	91	58	M16×1
BT50-HY32-150	32	64	70	150	86	62	M16×1
