DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Mâm cặp kẹp ER DIN 69871 với đai ốc UM là một loại giá đỡ dụng cụ được sử dụng để kẹp các dụng cụ cắt trong các hoạt động phay và khoan khác nhau. Nó được thiết kế để phù hợp với các đầu kẹp ER, cung cấp lực kẹp cao để đảm bảo dụng cụ cắt được giữ chắc chắn tại chỗ trong quá trình gia công. Hệ thống đai ốc UM cho phép thay đổi dụng cụ nhanh chóng và dễ dàng mà không cần thêm dụng cụ nào khác. Mâm cặp kẹp ER DIN 69871 với đai ốc UM được sử dụng rộng rãi trong các hoạt động gia công CNC, nơi độ chính xác và độ tin cậy là rất cần thiết.

Giá đỡ dụng cụ BT-ER là loại giá đỡ dụng cụ thường được sử dụng trong gia công cơ khí. Nó bao gồm thân giá đỡ dụng cụ và một đầu kẹp ER. Nó chủ yếu được sử dụng để kẹp và cố định các dụng cụ cắt có cán thẳng như mũi khoan và dao phay trong gia công.

1. Các thông số kỹ thuật khác nhau: ER11, ER16, ER20, ER25, ER32, ER40.

2. Dễ sử dụng.

3. Phạm vi ứng dụng rộng rãi.

Mua DIN 69871 ER Collet Chuck with UM Nut 



Bản vẽ kỹ thuật của mâm cặp kẹp DIN 69871 ER với đai ốc UM

Đầu kẹp ER

Collet và cắt

Carburizing & Quenching

Cấu trúc sản phẩm

Hộp đựng dụng cụ SK BRIGHT-Tools

Kẹp và cắt của giá đỡ dụng cụ sk40

Carburizing & dập tắt giá đỡ dụng cụ SK30

Cấu tạo sản phẩm của giá đỡ dụng cụ sk50

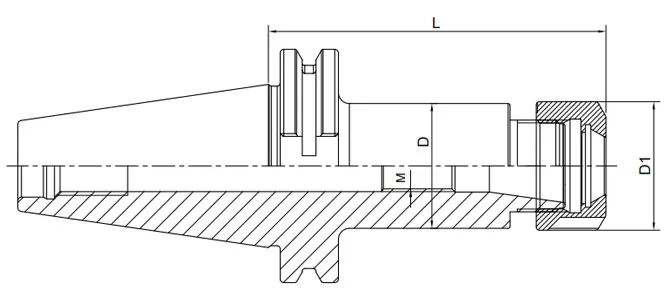

THÔNG SỐ KỸ THUẬT CỦA MÂM CẶP DIN 69871 ER CÓ ĐAI ỐC UM

Kích cỡ	D	D1	L	M	Dung tích
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1.5	1-13
SK30-ER25-70	32	42	70	M18*1.5	2-16
SK30-ER32-70	40	50	70	M22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
