Thành phần và cấu trúc của hệ thống công cụ được sử dụng trong xử lý tiện CNC có liên quan đến các yếu tố như loại giá đỡ máy công cụ, loại công cụ và liệu hệ thống công cụ có Yêu cầu ổ đĩa điện hay không.
Máy tiện CNC thường sử dụng giá đỡ công cụ tháp pháo dọc hoặc ngang làm Tạp Chí công cụ. Tạp Chí công cụ có dung lượng từ 4 đến 8 công cụ. Chúng thường được sắp xếp theo trình tự quy trình gia công và nhận ra sự thay đổi công cụ tự động.
Nó được đặc trưng bởi cấu trúc đơn giản và thay đổi công cụ nhanh chóng. Thay đổi công cụ chỉ mất 1 đến 2 giây. Nói chung không cần thiết phải thay đổi công cụ khi xử lý các bộ phận có độ tương đồng cao.
Khi xử lý các loại bộ phận khác nhau, cần phải cài đặt lại công cụ hoặc thay thế toàn bộ giá đỡ công cụ tháp pháo.
Nó bao gồm một giá đỡ máy công cụ (chẳng hạn như giá đỡ công cụ tháp pháo), giá đỡ công cụ, giá đỡ công cụ thay đổi nhanh có thể điều chỉnh trước, một giá đỡ dụng cụ có thể điều chỉnh trước và một dụng cụ.
Người ĐứcTiêu chuẩn din69880Hệ Thống Công cụ (Giá đỡ công cụ VDI) được chia thành hai loại: Giá đỡ công cụ cố định và giá đỡ công cụ hỗ trợ. Nó có các đặc tính của độ chính xác định vị lặp lại cao, độ cứng kẹp tốt và khả năng thay thế lẫn nhau mạnh mẽ; nó phù hợp để lắp đặt mặt cuối của giá đỡ dụng cụ hình đĩa tiện. Trong trường hợp chuôi dao.

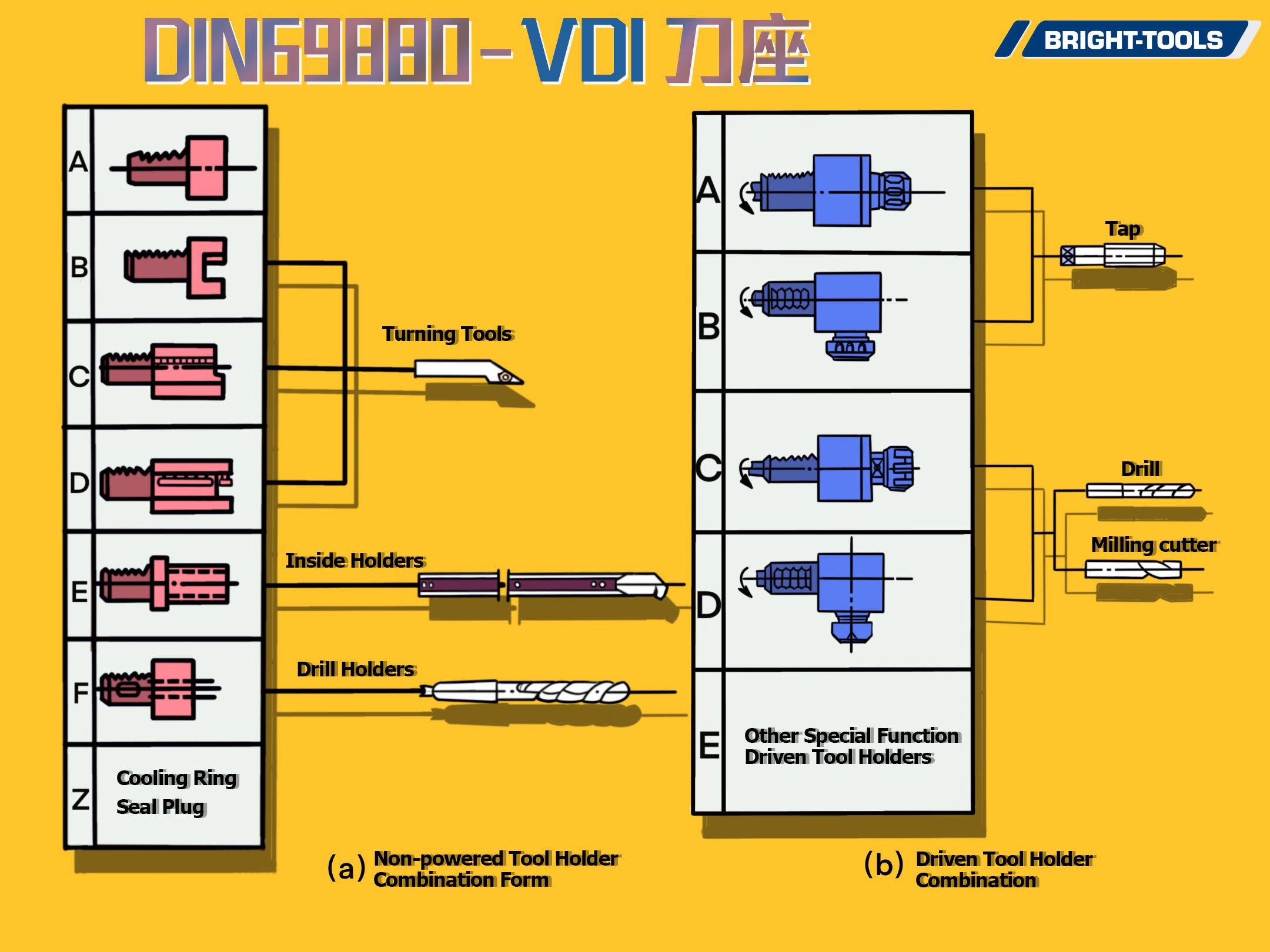

2. Loại giá đỡ dụng cụ VDI:
3. Sơ đồ kết nối xử lý VDI:

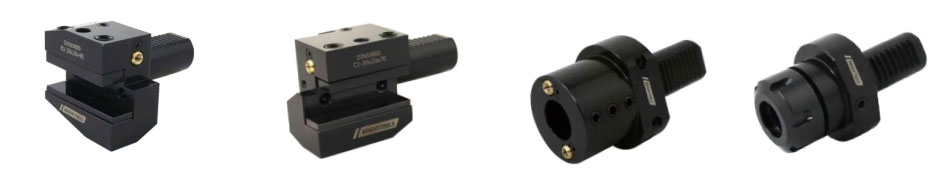

4. Thông số kỹ thuật của sản phẩm VDI:
Phân loại theo tay cầm: VDI:16/20/25/30/40/50/60
Phân loại theo đầu Công cụ:
Loại B: Giá đỡ dụng cụ ngang; Loại C: giá đỡ dụng cụ dọc; ---- lắp đặt các dụng cụ tiện khác nhau.
Loại E: Được trang bị nhiều loại dụng cụ tiện lỗ bên trong.
Loại F: Được trang bị mũi khoan morse.
Loại Z: Cài đặt phích cắm niêm phong.
.jpg "Install sealing plug")
5. Ưu điểm của jinjieGiá đỡ dụng cụ VDI:
1) Giao diện VDI đã trải qua quá trình xử lý nhiệt đặc biệt và mài chính xác cao.
2) Giá đỡ công cụ VDI tiết kiệm không gian và do đó tạo điều kiện cho việc thiết kế giá đỡ đa dụng cụ.
3) thay thế giá đỡ dụng cụ nhanh hơn để giảm thời gian chết.
4) jinjie luôn tích trữ các sản phẩm VDI theo lô và tốc độ giao hàng siêu nhanh! ! !

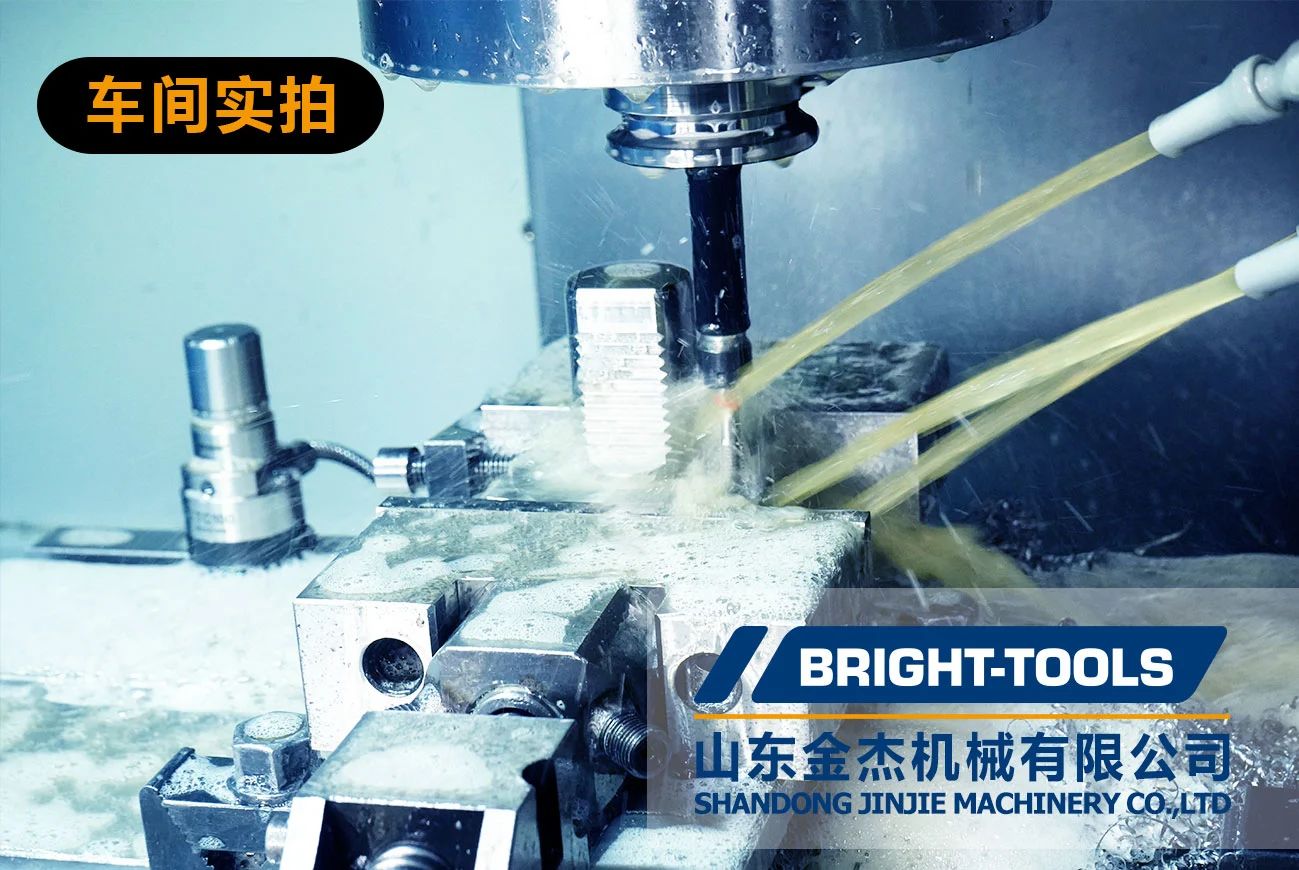

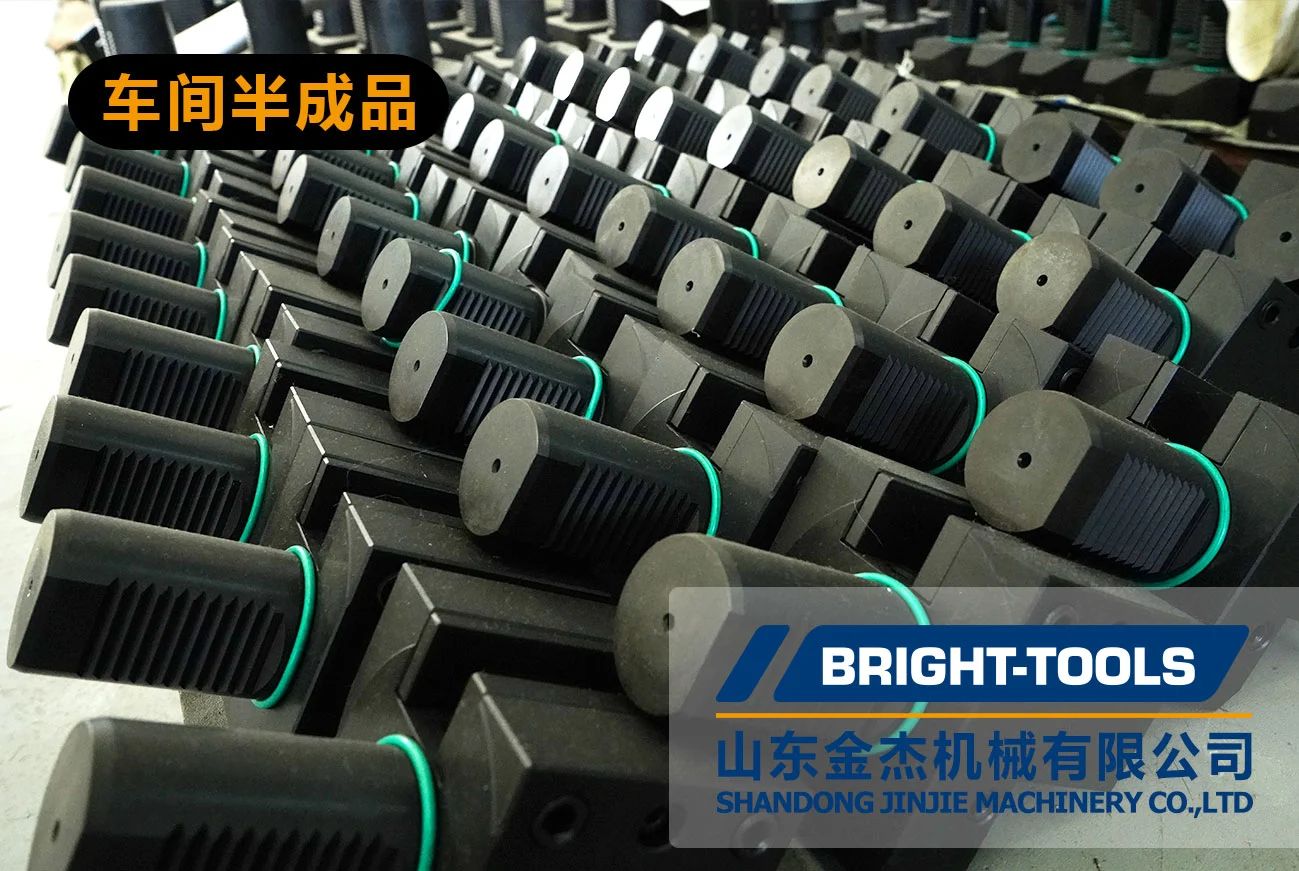

6. Hình ảnh sản xuất VDI của xưởng jinjie:
Dụng cụ sángLà một doanh nghiệp tập trung vào sản xuất chính xác cao cấp, với 17 năm kinh nghiệm phong phú và tích lũy công nghệ sâu sắc.
Với sự đổi mới công nghệ và dịch vụ sản phẩm chất lượng cao là cốt lõi, công ty cam kết cung cấp cho người dùng giá đỡ dụng cụ CNC chất lượng cao, tiết kiệm chi phí, phụ kiện CNC, dụng cụ, v. v. và đã được bán cho 57 quốc gia và khu vực, và được khách hàng tin tưởng và đánh giá cao!
BRIGHT-TOOLS có cơ sở sản xuất giá đỡ dụng cụ hàng đầu thế giới và trung tâm kiểm tra và thử nghiệm, và thế mạnh sản xuất của nó là hàng đầu ở Trung Quốc. Thiết bị sản xuất và thử nghiệm cốt lõi của chúng tôi bao gồm takisawa, doosan, haimer, dieblod, Zeiss, zoller, v. v.
Theo thiết bị này, tiếp tục đảm bảo hiệu quả sản xuất và chất lượng sản phẩm vượt trội của chúng tôi.
Chúng tôi sử dụng dây chuyền sản xuất tự động Robot tiên tiến để đảm bảo sự ổn định của chất lượng sản phẩm và cải thiện đáng kể hiệu quả sản xuất. Đồng thời, chúng tôi sử dụng hệ thống Mes, hệ thống ERP và hệ thống văn phòng OA để thực hiện quản lý sản xuất toàn diện và lập kế hoạch nguồn lực doanh nghiệp, thực hiện việc thông minh hóa sản xuất và quản lý, do đó cải thiện đáng kể hiệu quả hoạt động.
BRIGHT-TOOLS luôn tuân thủ khái niệm "công nghệ và chất lượng" và cam kết cung cấp cho khách hàng các sản phẩm và dịch vụ chất lượng cao. Chúng tôi mong muốn được làm việc cùng với bạn để đóng góp sức mạnh và sự nhiệt tình của chúng tôi cho sự nghiệp sản xuất thông minh.
