Tất cả những điều người mua cần biết về tiêu chuẩn giá đỡ dụng cụ HSK trước khi mua hàng

Việc lựa chọn tiêu chuẩn giá đỡ dụng cụ phù hợp là một trong những quyết định quan trọng nhất khi mua dụng cụ CNC. Giao diện không tương thích có thể dẫn đến độ chính xác gia công kém, mài mòn trục chính quá mức, tuột dụng cụ và thời gian ngừng hoạt động tốn kém. Đối với các trung tâm gia công tốc độ cao hiện đại, tiêu chuẩn DIN 69893 (HSK) đã trở thành tiêu chuẩn được ưa chuộng do thiết kế tiếp xúc kép, trong khi DIN 69871 vẫn được sử dụng rộng rãi trong các ứng dụng gia công thông thường. Hiểu được sự khác biệt giữa các tiêu chuẩn này—và cách chúng liên quan đến trục chính, dụng cụ và yêu cầu gia công của bạn—giúp đảm bảo năng suất lâu dài và lợi tức đầu tư.

Tại sao tiêu chuẩn HSK về giá đỡ dụng cụ lại quan trọng?

Bộ gá dao là bộ phận kết nối giữa trục chính của máy và dụng cụ cắt. Ngay cả những dụng cụ cắt chất lượng cao nhất cũng không thể hoạt động tốt nếu bộ gá dao thiếu độ cứng vững, độ chính xác hoặc khả năng tương thích.

Hiện đạidin 69893 standardsChúng được phát triển để giải quyết những thách thức gặp phải với các hệ thống độ dốc truyền thống, bao gồm:

• Sự giãn nở nhiệt trong quá trình gia công tốc độ cao

• Độ cứng giảm ở tốc độ trục chính cao

• Khả năng lặp lại kém sau khi thay đổi dụng cụ tự động.

• Hiệu suất cân bằng hạn chế

So với các giao diện cũ hơn, người sở hữu chứng chỉ HSK cung cấp:

• Đồng thời tạo độ côn và tiếp xúc bề mặt.

• Độ chính xác định vị cao hơn

• Cân bằng động tốt hơn

• Độ cứng trục chính được cải thiện

• Thay đổi dụng cụ tự động nhanh hơn

• Tuổi thọ trục chính dài hơn

Tiêu chuẩn DIN 69893 là gì?

DIN 69893 is the German industrial standard that defines Hollow Shank Taper (HSK) tool holders. It has also been adopted internationally as ISO 12164.

Khác với các hệ thống côn thông thường, HSK sử dụng côn rỗng, nở ra một chút trong quá trình kẹp trục chính. Trục chính tiếp xúc với cả hai phía:

• Bề mặt côn

• Mặt bích

Thiết kế tiếp xúc kép này cải thiện đáng kể độ cứng vững và độ chính xác, đặc biệt ở tốc độ trục chính vượt quá 15.000 vòng/phút.

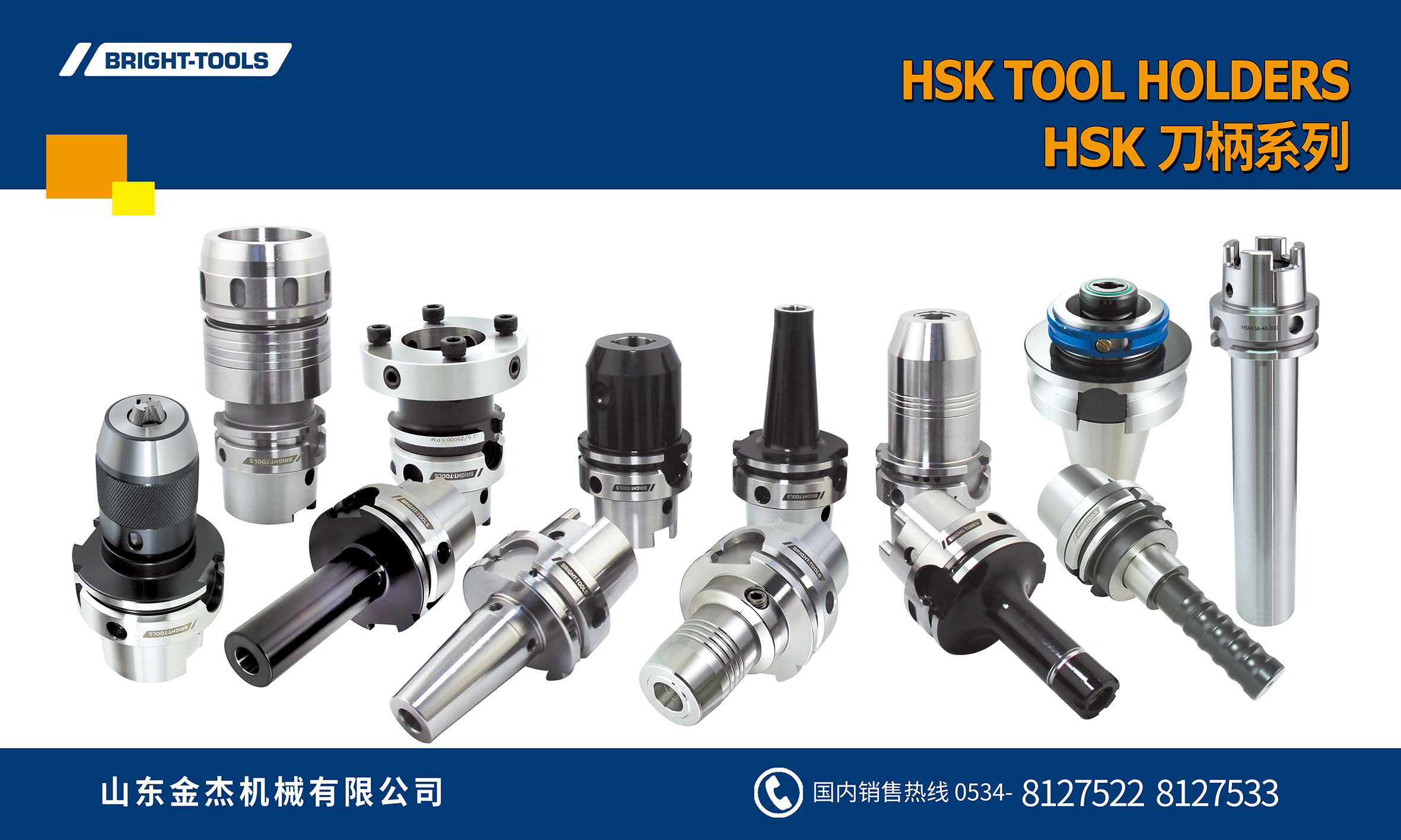

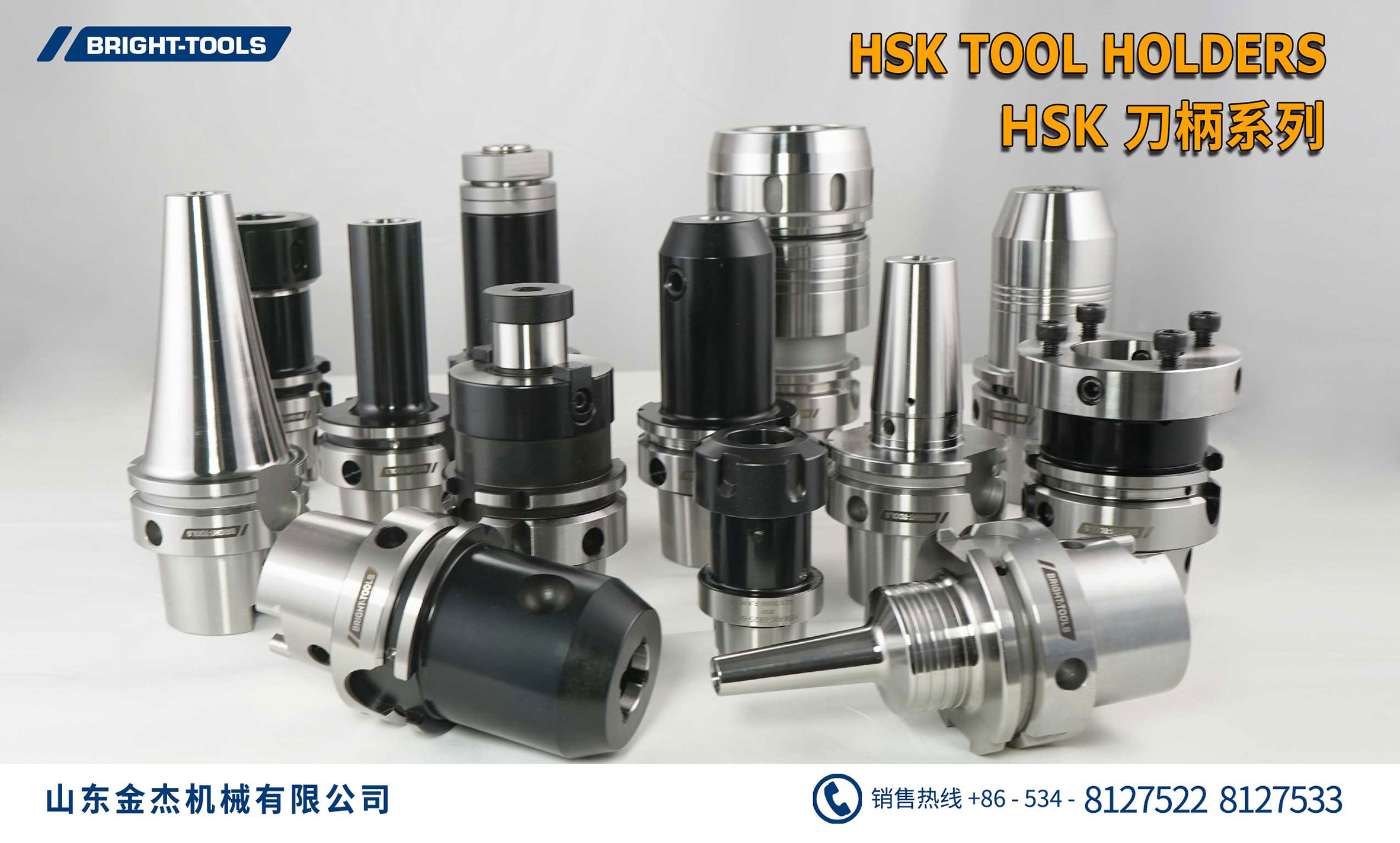

Các bộ đề HSK phổ biến bao gồm:

• HSK-A

• HSK-E

• HSK-F

• HSK-T

Mỗi dòng sản phẩm được tối ưu hóa cho các ứng dụng gia công khác nhau, từ phay nặng đến gia công chính xác tốc độ cực cao.

Tiêu chuẩn DIN 69893 và DIN 69871 khác nhau ở điểm nào?

Đây là một trong những câu hỏi phổ biến nhất mà người mua thường đặt ra trước khi mua dụng cụ gia công CNC.

Cáidin 69871 tool holderNó vẫn được ưa chuộng trên nhiều trung tâm gia công nhờ độ tin cậy đã được chứng minh và chi phí thiết bị thấp hơn.

Các ví dụ điển hình bao gồm:

• sk40 din 69871

• din 69871 sk40

• iso 40 din 69871

• iso 50 din 69871

Các giao diện này thường được tìm thấy trên các trung tâm gia công CNC thông thường được sử dụng cho việc phay tổng quát.

Tiêu chuẩn DIN 69871 còn được sử dụng ngày nay không?

Tuyệt đối.

Mặc dù HSK đã trở thành giải pháp được ưa chuộng cho gia công tốc độ cao, tiêu chuẩn DIN 69871 vẫn chiếm ưu thế trong nhiều môi trường sản xuất, bao gồm:

• Gia công cơ khí tổng quát

• Sản xuất khuôn mẫu

• Gia công thép

• Gia công phay tốc độ trung bình

• Các xưởng gia công

• Cơ sở vật chất CNC phục vụ giáo dục

Những ưu điểm của nó bao gồm:

• Chuỗi cung ứng toàn cầu trưởng thành

• Công cụ đa dạng và sẵn có

• Chi phí dụng cụ thấp hơn

• Khả năng tương thích tuyệt vời với các máy móc hiện có

Đối với nhiều nhà sản xuất, việc nâng cấp toàn bộ dây chuyền sản xuất lên chuẩn HSK có thể không cần thiết về mặt kinh tế.

Tiêu chuẩn DIN 2080 so sánh như thế nào với tiêu chuẩn DIN 69871?

Một tiêu chuẩn khác mà người mua thường gặp phải làDIN 2080.

Mặc dù cả hai tiêu chuẩn đều sử dụng độ côn dốc 7:24, nhưng chúng khác nhau ở cơ chế giữ dụng cụ.

DIN 2080 is generally found on older machine tools, while DIN 69871 is designed specifically for automatic tool changing systems.

Tiêu chuẩn giá đỡ dụng cụ nào là tốt nhất cho gia công tốc độ cao?

Đối với tốc độ trục chính trên khoảng 15.000 vòng/phút, tiêu chuẩn DIN 69893 thường là giải pháp được ưu tiên.

Các lý do bao gồm:

• Better dynamic balance

• Giảm biến dạng ly tâm

• Độ cứng được cải thiện

• Độ chính xác gia công cao hơn

• Bề mặt hoàn thiện tốt hơn

• Độ rung thấp hơn

Các ngành nghề thường sử dụng HSK bao gồm:

• Hàng không vũ trụ

• Thiết bị y tế

• Điện tử

• Khuôn mẫu chính xác

• Ô tô

Làm sao để tôi biết loại giá đỡ dụng cụ nào phù hợp với máy của mình?

Luôn kiểm tra giao diện trục chính do nhà sản xuất máy quy định.

Các giao diện trục chính phổ biến bao gồm:

DIN 69893 (HSK)

Thích hợp cho:

• Trung tâm gia công tốc độ cao

• Gia công năm trục

• Hoàn thiện chính xác

DIN 69871

Suitable for:

• Trung tâm gia công đứng tiêu chuẩn

• Trung tâm gia công ngang

• Gia công CNC tổng quát

Các kích thước thông thường bao gồm:

• SK30

• SK40 DIN 69871

• SK50

Đừng bao giờ cho rằng các tiêu chuẩn khác nhau có thể thay thế cho nhau.

Người mua nên cân nhắc những loại giá đỡ dụng cụ nào?

Việc lựa chọn giao diện chỉ là bước đầu tiên.

Các thao tác gia công khác nhau đòi hỏi các kiểu giá đỡ khác nhau.

Giá đỡ dụng cụ thủy lực

Thích hợp cho:

• Gia công hoàn thiện

• Khoan

• Khoan tốc độ cao

Thuận lợi:

• Độ chạy thấp

• Khả năng giảm chấn rung động tuyệt vời

• Tuổi thọ dụng cụ cao

Mâm cặp kẹp

Phù hợp nhất cho:

• Dao phay đầu

• Bài tập

• General machining

Advantages:

• Linh hoạt

• Tiết kiệm chi phí

• Phạm vi kẹp rộng

Trục phay

Được thiết kế cho:

• Gia công mặt

• Gia công cạnh

• Nhà máy vỏ sò

Cung cấp:

• Độ cứng cao

• Truyền mô-men xoắn tuyệt vời

Giá đỡ dụng cụ ren

Giá đỡ dụng cụ tiện ren được thiết kế đặc biệt để cắt ren chính xác.

Các ứng dụng bao gồm:

• Ren trong

• Ren ngoài

• Gia công CNC

• Ren ống

• Ren hệ mét

Việc lựa chọn đúng loại đầu kẹp có ảnh hưởng trực tiếp đến độ chính xác của ren và tuổi thọ của dụng cụ.

Ngoài những yếu tố tiêu chuẩn, người mua nên tìm kiếm điều gì khác?

Người mua chuyên nghiệp đánh giá nhiều yếu tố hơn là chỉ khả năng tương thích giao diện.

Các tiêu chí mua hàng quan trọng bao gồm:

Độ chính xác trong sản xuất

Hãy tìm kiếm:

• côn mài chính xác

• Độ chính xác của mặt số

• Sai số đồng tâm thấp

Cân bằng động

Gia công tốc độ cao đòi hỏi phải cân bằng các loại vật liệu như:

• G2.5

• G1.0 (ứng dụng đặc biệt)

Khả năng giữ thăng bằng tốt hơn giúp giảm:

• rung trục chính

• Sự hao mòn của dụng cụ

• Tiếng ồn

Chất lượng vật liệu

Các chủ sở hữu bất động sản cao cấp thường sử dụng thép hợp kim với các đặc tính sau:

• Xử lý nhiệt chân không

• Mài chính xác

• Làm cứng bề mặt

Bảo vệ bề mặt

Lớp phủ chất lượng cao giúp cải thiện:

• Khả năng chống ăn mòn

• Khả năng chống mài mòn

• Hiệu suất làm sạch

Khả năng làm mát xuyên suốt

Công nghệ gia công hiện đại ngày càng dựa nhiều vào hệ thống cung cấp chất làm mát bên trong để:

• Khoan lỗ sâu

• Gia công phay tốc độ cao

• Giảm nhiệt

Tiêu chuẩn DIN có sẵn dưới dạng tài liệu PDF không?

Nhiều người mua tìm kiếm tài liệu DIN 69871 PDF trước khi đưa ra quyết định mua hàng.

Các tiêu chuẩn DIN chính thức là các tài liệu có bản quyền và thường được cung cấp thông qua các tổ chức tiêu chuẩn được ủy quyền hoặc các nhà phân phối được cấp phép. Các nhà sản xuất máy công cụ và nhà cung cấp dụng cụ thường cung cấp các thông số kỹ thuật, bản vẽ kích thước và bảng tương thích dựa trên các tiêu chuẩn này để giúp khách hàng lựa chọn đúng loại giá đỡ dụng cụ.

Các tiêu chuẩn DIN được sử dụng như thế nào ngoài lĩnh vực giá đỡ dụng cụ?

Tiêu chuẩn DIN bao gồm nhiều loại linh kiện công nghiệp, không chỉ riêng dụng cụ gia công CNC.

Ví dụ bao gồm:

• DIN 5482 for spline connections

• Bộ phận cố định cơ khí

• Vòng bi

• Các bộ phận máy

• Trục công nghiệp

• Các bộ phận truyền động

Tương tự, nhiều nhà sản xuất cung cấp dụng cụ theo tiêu chuẩn DIN sản xuất các dụng cụ và phụ kiện máy móc tiêu chuẩn hóa tuân thủ các thông số kỹ thuật được quốc tế công nhận, đảm bảo khả năng thay thế và chất lượng nhất quán trên các thiết bị khác nhau.

Liệu các loại máy chuyên dụng có đòi hỏi những cân nhắc khác nhau về dụng cụ?

Đúng vậy. Các thiết bị như máy doa lỗ và hàn thường sử dụng hệ thống dụng cụ chuyên dụng được thiết kế để sửa chữa lỗ và gia công tại chỗ. Mặc dù các máy này không phải lúc nào cũng sử dụng giao diện HSK, người mua vẫn nên kiểm tra khả năng tương thích của trục chính, độ cứng vững của giá đỡ và yêu cầu kẹp dụng cụ để đảm bảo vận hành an toàn và chính xác.

Làm thế nào để người mua lựa chọn được nhà cung cấp giá đỡ dụng cụ đáng tin cậy?

Khi so sánh các nhà cung cấp, hãy xem xét nhiều yếu tố hơn là chỉ giá cả.

Một nhà sản xuất đáng tin cậy cần cung cấp:

• Báo cáo kiểm tra kích thước hoàn chỉnh

• Chứng nhận vật liệu

• Tài liệu xử lý nhiệt

• Khả năng cân bằng động

• Các quy trình mài chính xác

• Nhiều cấu hình giá đỡ

• Hỗ trợ OEM/ODM

• Năng lực sản xuất ổn định

• Kinh nghiệm xuất khẩu toàn cầu

• Hỗ trợ kỹ thuật nhanh chóng

Tính ổn định lâu dài thường có giá trị hơn chi phí mua ban đầu thấp nhất.

Phần kết luận

Việc lựa chọn đúng loại giá đỡ dụng cụ bắt đầu bằng việc hiểu rõ tiêu chuẩn áp dụng. Trong khi tiêu chuẩn DIN 69871 vẫn là lựa chọn đáng tin cậy cho các trung tâm gia công CNC thông thường, thì tiêu chuẩn DIN 69893 đã trở thành chuẩn mực cho sản xuất tốc độ cao, độ chính xác cao nhờ thiết kế thân rỗng, tiếp xúc kép và độ cứng vượt trội. Bên cạnh khả năng tương thích giao diện, người mua cần đánh giá độ chính xác của giá đỡ, chất lượng cân bằng, lựa chọn vật liệu, khả năng làm mát và chuyên môn của nhà cung cấp. Đầu tư vào tiêu chuẩn chính xác và đối tác sản xuất đáng tin cậy giúp cải thiện độ chính xác gia công, kéo dài tuổi thọ trục chính, giảm thời gian ngừng hoạt động và đạt được tổng chi phí sở hữu thấp hơn.

FAQ

Tiêu chuẩn DIN 69893 có giống với tiêu chuẩn HSK không?

Đúng vậy. Tiêu chuẩn DIN 69893 định nghĩa giao diện HSK (ống côn rỗng) và được quốc tế công nhận là tiêu chuẩn ISO 12164.

Tiêu chuẩn DIN 69871 có thể thay thế cho tiêu chuẩn DIN 69893 không?

Không. Hai tiêu chuẩn này sử dụng giao diện trục chính khác nhau và không tương thích với nhau.

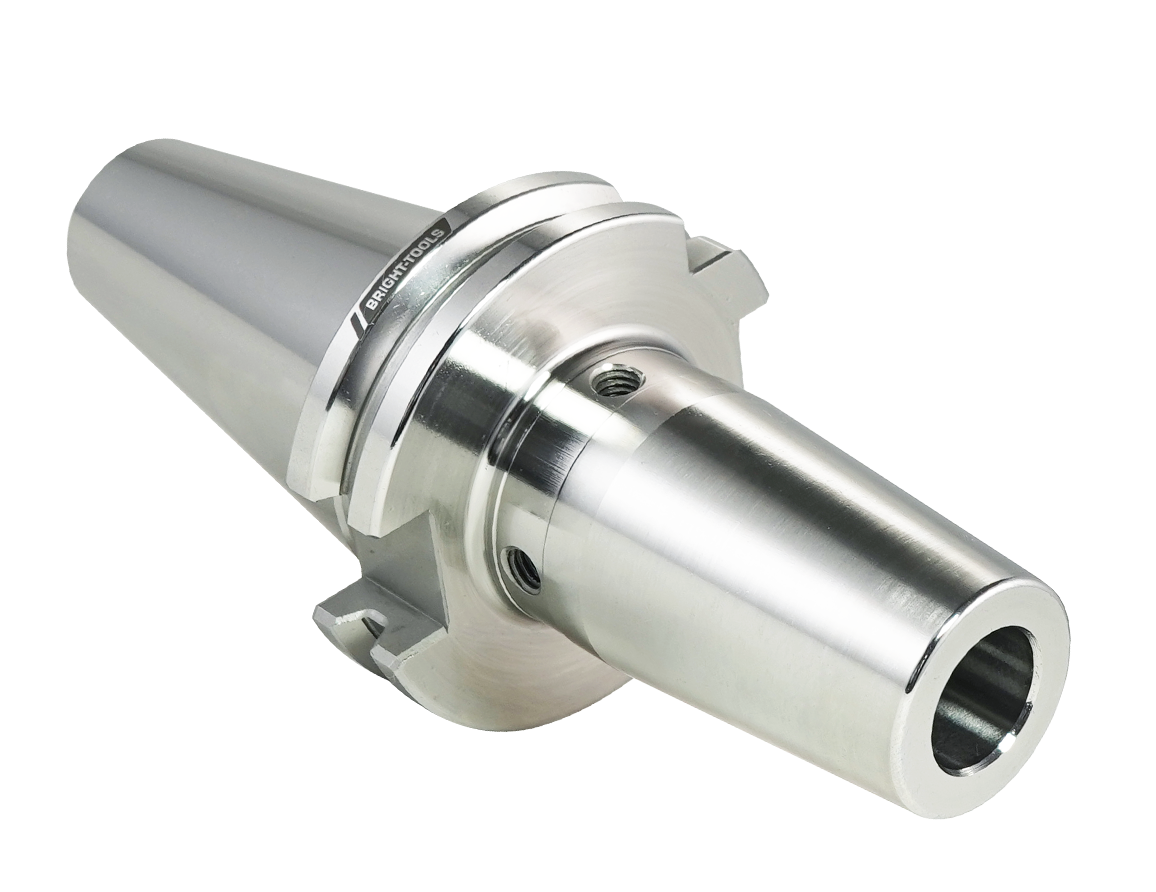

SK40 DIN 69871 là gì?

SK40 DIN 69871 là loại kẹp dao côn dốc cỡ 40 được sản xuất theo tiêu chuẩn DIN 69871. Nó thường được sử dụng trên các trung tâm gia công CNC có hệ thống thay dao tự động.

Tiêu chuẩn DIN 2080 còn được sử dụng không?

Đúng vậy. Tiêu chuẩn DIN 2080 vẫn còn được tìm thấy trên các máy phay CNC và máy phay thủ công đời cũ, mặc dù phần lớn đã được thay thế bằng tiêu chuẩn DIN 69871 trong các trung tâm gia công tự động hiện đại.

Tiêu chuẩn nào tốt hơn cho gia công tốc độ cao?

Đối với các ứng dụng tốc độ cao, độ chính xác cao, tiêu chuẩn DIN 69893 (HSK) thường mang lại độ cứng vững, độ lặp lại và độ cân bằng tốt hơn so với các hệ thống côn dốc thông thường, trở thành lựa chọn ưu tiên cho sản xuất CNC hiện đại.
