Đầu kẹp co nhiệt BT, cong

Name: Đầu kẹp co nhiệt BT, cong
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Đầu kẹp dụng cụ cong dạng ép nhiệt với phần gốc dày và phần mũi thon, đảm bảo độ cứng vững tốt ngay cả khi chiều dài tăng lên. Đầu kẹp dụng cụ này hoạt động tốt trong gia công 5 trục, thường yêu cầu đầu kẹp dụng cụ và dụng cụ cắt có kích thước lớn hơn để tránh va chạm, đồng thời cũng rất tốt cho việc gia công các góc của một chi tiết.

1. Nhỏ gọn.

2. Trao đổi nhanh chóng.

3. Tay cầm nhỏ gọn và thông minh.

Mua Đầu kẹp co nhiệt BT, cong 



Bản vẽ công nghệ của mâm cặp thu nhỏ BT, cong

Mâm cặp co giãn, cong

ADVANTAGES

FEATURES

NGUYÊN LÝ HOẠT ĐỘNG

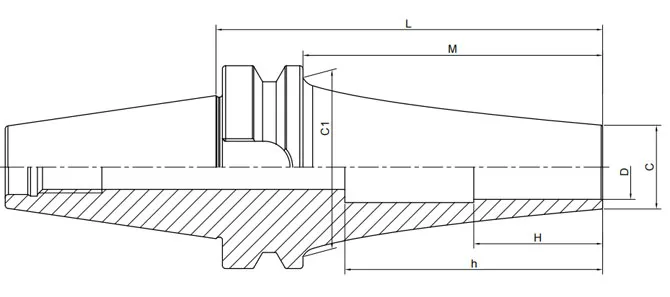

THÔNG SỐ KỸ THUẬT CỦA ĐẦU NỐI CO NHIỆT BT, HÌNH CONG

Kích cỡ	D	C	L	M	C1	H	h
BT30-SFSA04-75 CV	4	7	75	53	34	12	99
BT30-SFSA04-90 CV	4	7	90	68	34	12	114
BT30-SFSA04-120 CV	4	7	120	98	34	12	144
BT30-SFRA04-90 CV	4	10	90	68	34	12	114
BT30-SFRA04-120 CV	4	10	120	98	34	12	144

BT30-SFSA06-75 CV	6	9	75	53	34	18	99
BT30-SFSA06-90 CV	6	9	90	68	34	18	114
BT30-SFSA06-120 CV	6	9	120	98	34	18	144
BT30-SFRA06-90 CV	6	13	90	68	34	18	114
BT30-SFRA06-120 CV	6	13	120	98	34	18	144

BT30-SFSA08-75 CV	8	11	75	53	34	24	99
BT30-SFSA08-90 CV	8	11	90	68	34	24	114
BT30-SFRA08-90 CV	8	16	90	68	34	24	114

BT30-SFSA10-75 CV	10	13	75	53	34	30	99
BT30-SFSA10-90 CV	10	13	90	68	34	30	114
BT30-SFRA10-90 CV	10	19	90	68	34	30	114

BT40-SFSA04-90 CV	4	7	90	63	53	12	125
BT40-SFSA04-120 CV	4	7	120	93	53	12	155
BT40-SFSA04-150 CV	4	7	150	123	53	12	185
BT40-SFSA04-180 CV	4	7	180	153	53	12	215
BT40-SFSA04-210 CV	4	7	210	183	53	12	245
BT40-SFSA04-240 CV	4	7	240	213	53	12	275
BT40-SFRA04-120 CV	4	10	120	93	53	12	155
BT40-SFRA04-150 CV	4	10	150	123	53	12	185
BT40-SFRA04-180 CV	4	10	180	153	53	12	215
BT40-SFRA04-210 CV	4	10	210	183	53	12	245

BT40-SFSA06-90 CV	6	9	90	63	53	18	125
BT40-SFSA06-120 CV	6	9	120	93	53	18	155
BT40-SFSA06-150 CV	6	9	150	123	53	18	185
BT40-SFSA06-180 CV	6	9	180	153	53	18	215
BT40-SFSA06-210 CV	6	9	210	183	53	18	245
BT40-SFSA06-240 CV	6	9	240	213	53	18	275
BT40-SFRA06-90 CV	6	13	90	63	53	18	125
BT40-SFRA06-120 CV	6	13	120	93	53	18	155
BT40-SFRA06-150 CV	6	13	150	123	53	18	185
BT40-SFRA06-180 CV	6	13	180	153	53	18	215
BT40-SFRA06-210 CV	6	13	210	183	53	18	245
BT40-SFFA6-90 CV	6	13	90	63	53	18	125
BT40-SFFA6-120 CV	6	13	120	93	53	18	155
BT40-SFFA6-150 CV	6	13	150	123	53	18	185
BT40-SFFA6-180 CV	6	13	180	153	53	18	215
BT40-SFFA6-210 CV	6	13	210	183	53	18	245

BT40-SFSA08-90 CV	8	11	90	63	53	24	125
BT40-SFSA08-120 CV	8	11	120	93	53	24	155
BT40-SFSA08-150 CV	8	11	150	123	53	24	185
BT40-SFSA08-180 CV	8	11	180	153	53	24	215
BT40-SFSA08-210 CV	8	11	210	183	53	24	245
BT40-SFSA08-240 CV	8	11	240	213	53	24	275
BT40-SFRA08-90 CV	8	16	90	63	53	24	125
BT40-SFRA08-120 CV	8	16	120	93	53	24	155
BT40-SFRA08-150 CV	8	16	150	123	53	24	185
BT40-SFRA08-180 CV	8	16	180	153	53	24	215
BT40-SFRA08-210 CV	8	16	210	183	53	24	245
BT40-SFFA8-90 CV	8	16	90	63	53	24	125
BT40-SFFA8-120 CV	8	16	120	93	53	24	155
BT40-SFFA8-150 CV	8	16	150	123	53	24	185
BT40-SFFA8-180 CV	8	16	180	153	53	24	215
BT40-SFFA8-210 CV	8	16	210	183	53	24	245

Size	D	C	L	M	C1	H	h
BT40-SFSA10-90 CV	10	13	90	63	53	30	125
BT40-SFSA10-120 CV	10	13	120	93	53	30	155
BT40-SFSA10-150 CV	10	13	150	123	53	30	185
BT40-SFSA10-180 CV	10	13	180	153	53	30	215
BT40-SFSA10-210 CV	10	13	210	183	53	30	245
BT40-SFSA10-240 CV	10	13	240	213	53	30	275
BT40-SFRA10-90 CV	10	19	90	63	53	30	125
BT40-SFRA10-120 CV	10	19	120	93	53	30	155
BT40-SFRA10-150 CV	10	19	150	123	53	30	185
BT40-SFRA10-180 CV	10	19	180	153	53	30	215
BT40-SFRA10-210 CV	10	19	210	183	53	30	245
BT40-SFFA10-90 CV	10	19	90	63	53	30	125
BT40-SFFA10-120 CV	10	19	120	93	53	30	155
BT40-SFFA10-150 CV	10	19	150	123	53	30	185
BT40-SFFA10-180 CV	10	19	180	153	53	30	215
BT40-SFFA10-210 CV	10	19	210	183	53	30	245

BT40-SFSA12-90 CV	12	15	90	63	53	30	125
BT40-SFSA12-120 CV	12	15	120	93	53	30	155
BT40-SFSA12-150 CV	12	15	150	123	53	30	185
BT40-SFSA12-180 CV	12	15	180	153	53	30	215
BT40-SFSA12-210 CV	12	15	210	183	53	30	245
BT40-SFSA12-240 CV	12	15	240	213	53	30	275
BT40-SFRA12-90 CV	12	22	90	63	53	30	125
BT40-SFRA12-120 CV	12	22	120	93	53	30	155
BT40-SFRA12-150 CV	12	22	150	123	53	30	185
BT40-SFRA12-180 CV	12	22	180	153	53	30	215
BT40-SFRA12-210 CV	12	22	210	183	53	30	245
BT40-SFFA12-90 CV	12	22	90	63	53	30	125
BT40-SFFA12-120 CV	12	22	120	93	53	30	155
BT40-SFFA12-150 CV	12	22	150	123	53	30	185
BT40-SFFA12-180 CV	12	22	180	153	53	30	215
BT40-SFFA12-210 CV	12	22	210	183	53	30	245

BT40-SFSB16-90 CV	16	21	90	63	53	32	100
BT40-SFSB16-120 CV	16	21	120	93	53	32	130
BT40-SFSB16-150 CV	16	21	150	123	53	32	160
BT40-SFSB16-180 CV	16	21	180	153	53	32	190
BT40-SFSB16-210 CV	16	21	210	183	53	32	220
BT40-SFSB16-240 CV	16	21	240	213	53	32	250

BT40-SFSB20-90 CV	20	26	90	63	50.5	40	100
BT40-SFSB20-120 CV	20	26	120	93	53	40	130
BT40-SFSB20-150 CV	20	26	150	123	53	40	160
BT40-SFSB20-180 CV	20	26	180	153	53	40	190
BT40-SFSB20-210 CV	20	26	210	183	53	40	220
BT40-SFSB20-240 CV	20	26	240	213	53	40	250

BT50-SFSA04-165 CV	4	7	165	127	85	12	220
BT50-SFSA04-195 CV	4	7	195	157	85	12	250
BT50-SFSA04-225 CV	4	7	225	187	85	12	280
BT50-SFSA04-255 CV	4	7	255	217	85	12	310
BT50-SFSA04-285 CV	4	7	285	247	85	12	340
BT50-SFSA04-315 CV	4	7	315	277	85	12	370

BT50-SFSA06-165 CV	6	9	165	127	85	18	220
BT50-SFSA06-195 CV	6	9	195	157	85	18	250
BT50-SFSA06-225 CV	6	9	225	187	85	18	280
BT50-SFSA06-255 CV	6	9	255	217	85	18	310
BT50-SFSA06-285 CV	6	9	285	247	85	18	340
BT50-SFSA06-315 CV	6	9	315	277	85	18	370

BT50-SFSA08-165 CV	8	11	165	127	85	24	220
BT50-SFSA08-195 CV	8	11	195	157	85	24	250
BT50-SFSA08-225 CV	8	11	225	187	85	24	280
BT50-SFSA08-255 CV	8	11	255	217	85	24	310
BT50-SFSA08-285 CV	8	11	285	247	85	24	340
BT50-SFSA08-315 CV	8	11	315	277	85	24	370
BT50-SFRA08-195 CV	8	16	195	157	85	24	250
BT50-SFRA08-225 CV	8	16	225	187	85	24	280
BT50-SFRA08-255 CV	8	16	255	217	85	24	310
BT50-SFRA08-285 CV	8	16	285	247	85	24	340
BT50-SFFA8-195 CV	8	16	195	157	85	24	250
BT50-SFFA8-225 CV	8	16	225	187	85	24	280
BT50-SFFA8-255 CV	8	16	255	217	85	24	310
BT50-SFFA8-285 CV	8	16	285	247	85	24	340

BT50-SFSA10-165 CV	10	13	165	127	85	30	220
BT50-SFSA10-195 CV	10	13	195	157	85	30	250
BT50-SFSA10-225 CV	10	13	225	187	85	30	280
BT50-SFSA10-255 CV	10	13	255	217	85	30	310
BT50-SFSA10-285 CV	10	13	285	247	85	30	340
BT50-SFSA10-315 CV	10	13	315	277	85	30	370
BT50-SFRA10-165 CV	10	19	165	127	85	30	220
BT50-SFRA10-195 CV	10	19	195	157	85	30	250
BT50-SFRA10-225 CV	10	19	225	187	85	30	280
BT50-SFRA10-255 CV	10	19	255	217	85	30	310
BT50-SFRA10-285 CV	10	19	285	247	85	30	340
BT50-SFFA10-165 CV	10	19	165	127	85	30	220
BT50-SFFA10-195 CV	10	19	195	157	85	30	250
BT50-SFFA10-225 CV	10	19	225	187	85	30	280
BT50-SFFA10-255 CV	10	19	255	217	85	30	310
BT50-SFFA10-285 CV	10	19	285	247	85	30	340

Size	D	C	L	M	C1	H	h
BT50-SFSA12-165 CV	12	15	165	127	84	30	220
BT50-SFSA12-195 CV	12	15	195	157	85	30	250
BT50-SFSA12-225 CV	12	15	225	187	85	30	280
BT50-SFSA12-255 CV	12	15	255	217	85	30	310
BT50-SFSA12-285 CV	12	15	285	247	85	30	340
BT50-SFSA12-315 CV	12	15	315	277	85	30	370
BT50-SFRA12-165 CV	12	22	165	127	85	30	220
BT50-SFRA12-195 CV	12	22	195	157	85	30	250
BT50-SFRA12-225 CV	12	22	225	187	85	30	280
BT50-SFRA12-255 CV	12	22	255	217	85	30	310
BT50-SFRA12-285 CV	12	22	285	247	85	30	340
BT50-SFFA12-165 CV	12	22	165	127	85	30	220
BT50-SFFA12-195 CV	12	22	195	157	85	30	250
BT50-SFFA12-225 CV	12	22	225	187	85	30	280
BT50-SFFA12-255 CV	12	22	255	217	85	30	310
BT50-SFFA12-285 CV	12	22	285	247	85	30	340

BT50-SFSB16-165 CV	16	21	165	127	85	32	220
BT50-SFSB16-195 CV	16	21	195	157	85	32	250
BT50-SFSB16-225 CV	16	21	225	187	85	32	280
BT50-SFSB16-255 CV	16	21	255	217	85	32	310
BT50-SFSB16-285 CV	16	21	285	247	85	32	340
BT50-SFSB16-315 CV	16	21	315	277	85	32	370

BT50-SFSB20-165 CV	20	26	165	127	85	40	220
BT50-SFSB20-195 CV	20	26	195	157	85	40	250
BT50-SFSB20-225 CV	20	26	225	187	85	40	280
BT50-SFSB20-255 CV	20	26	255	217	85	40	310
BT50-SFSB20-285 CV	20	26	285	247	85	40	340
BT50-SFSB20-315 CV	20	26	315	277	85	40	370
